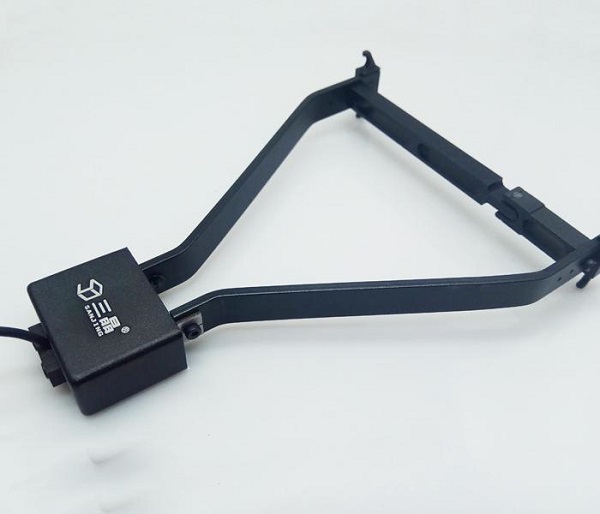

引伸計是測量構件及其他物體兩點之間線變形的***種儀器，通常由傳感器、放大器和記錄器三部分組成。引伸計的主要作用是為了測量構件及其他物體的變形程度。應用時基于其原理也有其固有的使用方式。那么接下來就和大***具體介紹***下引伸計的原理和使用方式。

引伸計的原理

傳感器直接和被測構件接觸。構件上被測的兩點之間的距離l為標距，標距的變化△l（伸長或縮短）為線變形。構件變形，傳感器隨著變形，并把這種變形轉換為機械、光、電、聲等信息，放大器將傳感器輸出的微小信號放大。記錄器（或讀數器）將放大后的信號直接顯示或自動記錄下來。

引伸計的使用方式

將引伸計輕輕拿起，把標距桿墊片卡在力臂和標距桿之間，壓緊兩力臂，使兩刀刃垂直接觸試樣（對于CSS2210配引伸計，***先將定位稍插入定位孔內）

用彈簧或橡皮筋將引伸計綁在試樣上，裝好后取出標距桿墊片，使力臂與標距桿之間保持大約0.5mm的間距

在試驗機控制軟件界面，選擇WDW100變形測量方式（對于CSS2210選擇載荷-變形曲線）

引伸計信號顯示調零

根據測量變形的大小選擇放大器衰減檔

當變形達到試驗方案設置的引伸計切換點時，即當材料達到屈服極限時，此時程序窗口有提示，應該迅速取下引伸計。

上述文章內容就是引伸計的原理和使用方式的介紹，希望此文章能夠為有需要的朋友帶來***定程度上的幫助。
