礦用隔爆型干式變壓器KBSG的型號含義：K礦用、B隔爆、S三相、G干式
.用途及使用條件：
1.1本產品用于有甲烷混合氣體和煤塵并有爆炸危險的礦井中，作為煤礦井下綜合機械化采掘設備的配電裝置。
1.2 使用條件：
本產品在以下使用條件和額定容量下持續長期工作。
海拔不超過2000m
環境溫度不高于+40℃；
空氣相對濕度不超過95%(+25℃時)；
無強烈顛簸震動和垂直面的傾斜度不超過15º的環境；
無足以腐蝕金屬和破壞 緣的氣體和蒸氣；
無滴水的地方。
二．結構概述：

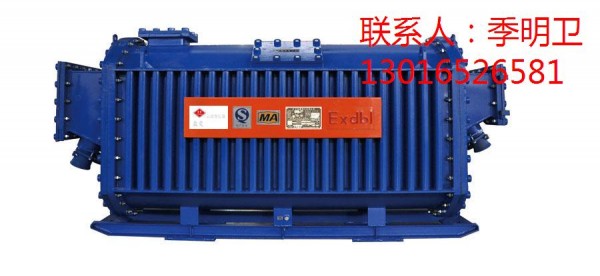

礦用隔爆型干式變壓器KBSG由箱殼、箱蓋、鐵心裝配、 緣裝配、高壓引線、低壓引線及鐵路軌道用小車組成等組成。
變壓器箱殼為頂開蓋的隔爆型結構、在箱蓋上設有四個小吊拌，用于箱蓋拆卸時的起吊，箱殼兩側為波紋鋼板，箱底采用厚鋼板，變壓器高、低壓側均設有接線法蘭、連接高低壓開關。箱殼上設有四個大吊拌，供變壓器整體起吊之用；箱殼兩端焊有接地螺栓及“〨”接地標志，供連接外接地線之用。
變壓器內部有高低壓連鎖線及溫度控制線分別與高、低壓開關連接；溫度控制采用PT100鉑電阻或溫度繼電器，當變壓器內溫度過高時，發出超溫信號。
變壓器鐵心裝配由鐵心、夾件、 緣件等組成。鐵心采用優質30Q130或30Q120冷軋取向硅鋼片、多 步進式全斜三接縫疊片結構，以降低空載損耗和空載電流；鐵心片切口涂防銹液，鐵心柱及下鐵軛表面涂耐高溫防銹防潮漆。夾件采用槽鋼，上下拉緊采用拉螺桿結構，并采取措施防止鐵心和夾件產生相對位移，以免影響產品質量。鐵心 緣件采用***產優質C 緣材料。
變壓器 緣裝配包括主縱 緣、高低壓線圈、線圈壓緊等結構。主縱 緣采用優質C 緣材料；高低壓線圈采用緊繞工藝，提高了線圈的機械強度；高低壓線圈采用C 緣的Nomex紙包無氧銅導線，Nomex紙與空氣的介電常數非常接近，線圈周圍的電場均勻，局放小。線圈壓緊采用壓釘和瓷壓塊結構，并采取措施防止松動。
高壓引線采用電纜引出，低壓引線采用電纜或銅母線引出，爬電距離及空氣間隙大于GB3836.3-2000中有關規定，在正常運行條件下不會產生火花、電弧和危險溫度，使用安全可靠。
小車用螺栓固定于箱體底部，可拆卸，小車軌距900/600mm。
三、產品制造、按裝、驗收標準：
供方在產品的設計、制造和試驗過程中采用了現行的******標準、電力部行業
標準及相關標準：
GB/T 16927.1-1997《高電壓試驗技術 部分 般試驗要求》
GB/T 16927.2-1997《高電壓試驗技術 二部分 測量系統》
GB/T 5582-1993 《高壓電力設備外 緣污穢等 》
GB 10237-1988 《電力變壓器 緣水平和 緣試驗 外 緣的空氣間隙》
GB 3836.1-2000 《爆炸性環境用防爆電氣設備 通用要求》
GB 3836.2-2000 《爆炸性環境用防爆電氣設備 隔爆型電氣設備“d”》
GB 3836.3-2000《爆炸性環境用防爆電氣設備 增安型“e”》
GB 6450-1986 《干式電力變壓器》
GB 8286-2005 《礦用隔爆型移動變電站》
