產品介紹

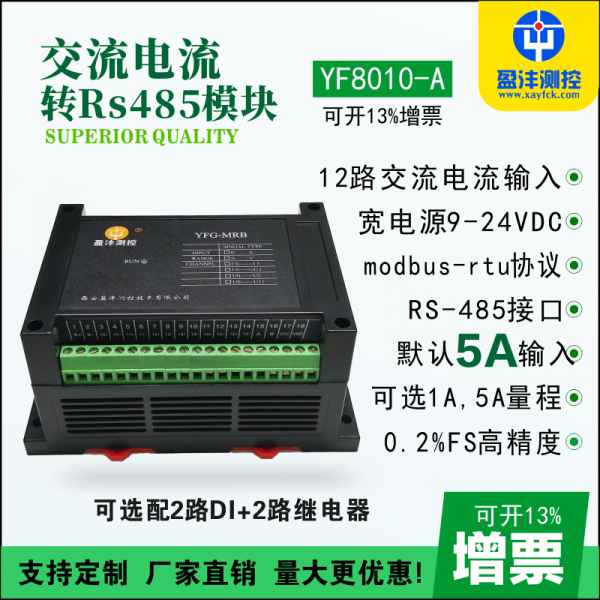

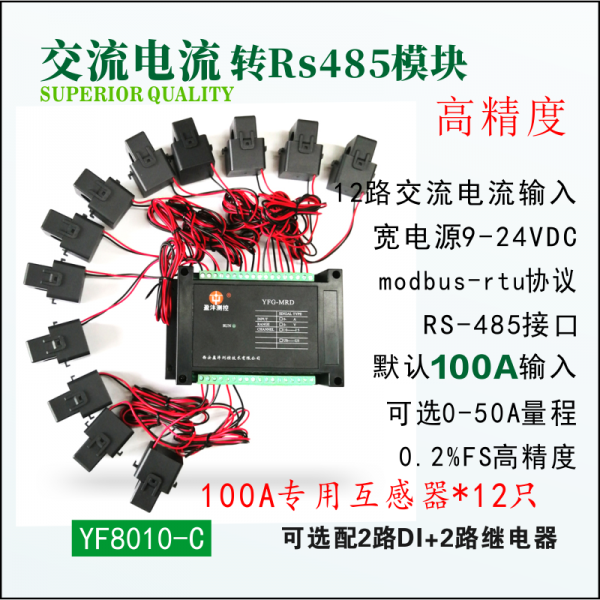

12路交流電流采模塊，可測量12路交流0～5A電流的真有效值。其它特殊信號可以定制。交流電流采模塊帶有 路RS485接口，標準MODBUS-RTU協議，交流電流采模塊兼容于各種RS485模塊和多種組態軟件PLC觸摸屏等，作為PLC的擴展模塊可與其它廠***的控制模塊掛在同 RS485總線上，以地址碼區分，便于計算機編程開發。交流電流采模塊使用 進的SMT工藝生產，性能穩定可靠廣泛應用于各種工業測控系統，性價比非常高。可以與所有RS485接口設備連接,兼容各大組態軟件和MCGS施耐德等工業觸摸屏。配置簡單,維護便利,性能穩定。
|
項目
|
參數
|
|
電流輸入
|
12路AC:1A 、5A （訂貨時注明:默認5AAC）
|
|
電壓0-800V,電流0-500A （支持參數定制）
|
|
電網頻率
|
頻率50±5Hz
|
|
測量精度
|
0.5 %FS
|
|
工作電源
|
9～24VDC 帶反接保護
|
|
產品功耗
|
≤20 mA 24VDC時
|
|
信號處理
|
16bit AD 真有效值
|
|
允許過載
|
1.2 倍量程可正確測量；過載2倍量程輸入1s 不損壞
|
|
信號隔離
|
信號輸入與通訊輸出電源之間隔離，隔離電壓1500VDC 可選
|
|
通訊接口
|
RS-485二線接口 ±15KV ESD保護
|
|
通訊協議
|
標準MODBUS-RTU協議，兼容PLC,HMI、各組態軟件應用。
|
|
通訊地址
|
可軟件或命令自由設定， 默認1#
|
|
通訊速率
|
可軟件或命令自由設定， 默認9600bps
|
|
傳輸距離
|
波特率為9600bps時 ≤1200M
|
|
外形尺寸
|
長*寬*高 145mm*90mm*72mm
|
|
安裝方式
|
35mm 導軌卡裝
|
|
工作溫度
|
-20℃～70℃
|
|
存儲溫度
|
-40℃～85℃
|
|
相對濕度
|
5%～95%不結露
|
關于組態軟件應用說明
產品使用RS485通訊接口，MODBUS-RTU協議。在組態應用時，驅動選擇PLC，莫迪康MODBUS-RTU即可。例如：03H功能寄存器為40003，由于部分軟件不支持00000寄存器，（如：組態王，ModScan32cn等軟件）所以在實際應用時應該加1位如：40004，以此類推。寄存器個數按照實際數量讀取，超出寄存器數量范圍無效，通訊出錯導致連接失敗。
